Metal Bat Toggle Switch DPDT (Momentary) (On)-On-Off
Metal Bat Toggle Switch DPDT (Momentary) (On)-On-Off
METAL BAT TOGGLE SWITCHES
Toggle switches are rated at 15A/120VAC, available in single or double pole with functions ranging from single and double throw to
momentary single and double throw. All switches contain a slow-make, slow-break contact mechanism. UL, CSA and VDE approvals.
TECHNICAL DATA:
Metal bat toggle switches
MATERIAL:
• Base: Phenolic
• Actuator (Bat): Brass/Nickel plated
• Bushing: Brass/Nickel plated
CHARACTERISTICS:
• Dielectric Strength 1000V (minimum)
• Insulation Resistance 100 MegOhms
(minimum)
• Rating: 15A 125VAC;
10A 250VAC;
3/4" HP 125-250VAC
MEETS:
UL, CSA and VDE Approvals
MOUNTING METHOD:
• Panel mounting hole: 1/2” Diameter.
• Bushing Length: .468”
TERMINATION:
Screw: Size 6-32NC-2

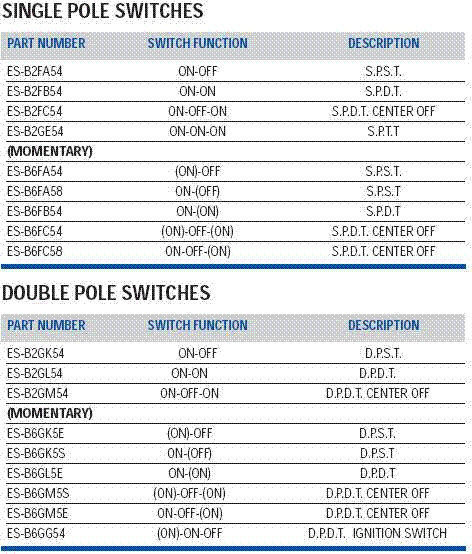

DESCRIPTION:
S.P.S.T. = Single Pole, Single Throw
S.P.D.T. = Single Pole, Double Throw
D.P.S.T. = Double Pole, Single Throw
D.P.D.T. = Double Pole, Double Throw
 Specification sheet will appear above if available. Simply click image to enlarge.
